Este es el nuevo Arduino Uno R3 utiliza el micro-controlador ATmega328. En adición a todas las características de las tarjetas anteriores, el Arduino Uno utiliza el ATmega16U2 para el manejo de USB en lugar del 8U2 (o del FTDI encontrado en generaciones previas). Esto permite ratios de transferencia más rápidos y más memoria. No se necesitan drivers para Linux o Mac (el archivo inf para Windows es necesario y está incluido en el IDE de Arduino).

La tarjeta Arduino Uno R3 incluso añade pins SDA y SCL cercanos al AREF. Es más, hay dos nuevos pines cerca del pin RESET. Uno es el IOREF, que permite a los shields adaptarse al voltaje brindado por la tarjeta. El otro pin no se encuentra conectado y está reservado para propósitos futuros. La tarjeta trabaja con todos los shields existentes y podrá adaptarse con los nuevos shields utilizando esos pines adicionales.

El Arduino es una plataforma computacional física open-source basada en una simple tarjeta de I/O y un entorno de desarrollo que implementa el lenguaje Processing/Wiring. El Arduino Uno R3 puede ser utilizado para desarrollar objetos interactivos o puede ser conectado a software de tu computadora (por ejemplo, Flash, Processing, MaxMSP). El IDE open-source puede ser descargado gratuitamente (actualmente para Mac OS X, Windows y Linux).

Características:

• Microcontrolador ATmega328.
• Voltaje de entrada 7-12V.
• 14 pines digitales de I/O (6 salidas PWM).
• 6 entradas análogas.
• 32k de memoria Flash.
• Reloj de 16MHz de velocidad.

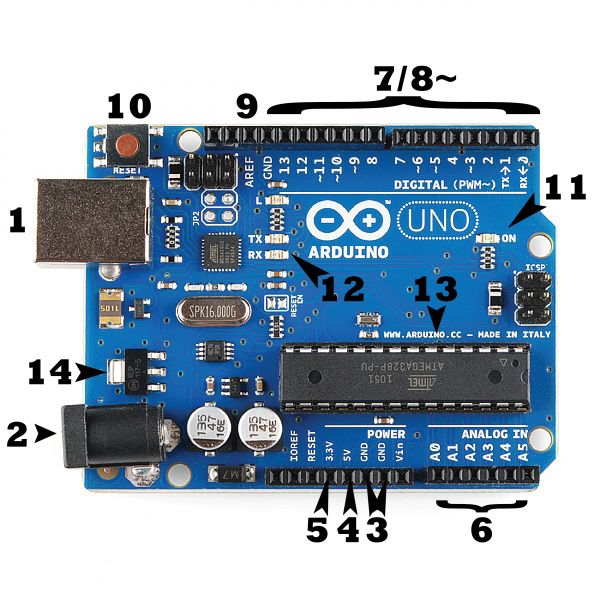

PARTES DEL ARDUINO

Potencia – USB (1) / Conector de Adaptador (2)

Cada placa Arduino necesita una forma de estar alimentado electricamente. Esta puede ser alimentado desde un cable USB que viene de su ordenador o un cable de corriente eléctrica con su respectivo adaptador. La conexión USB es también cómo va a cargar código en su placa Arduino.

NO utilice una fuente de alimentación superior a 20 voltios, ya que se puede dañar la placa Arduino. La tensión recomendada para la mayoría de los modelos de Arduino es de entre 6 y 12 voltios.

Pines (5V, 3.3V, GND, Analog, Digital, PWM, AREF)

Los pines en la placa Arduino es donde se conectan los cables de un circuito. El Arduino tiene varios tipos diferentes de entradas, cada uno de las cuales está marcado en el tablero y utilizan para diferentes funciones:

• GND (3): Abreviatura de «tierra» (en Ingles). Hay varios pines GND en el Arduino, cualquiera de los cuales pueden ser utilizados para conectar a tierra el circuito.

• 5V (4) y 3.3V (5): Son los suministros pin 5V 5 voltios de energía, y los suministros de pin 3.3V 3.3 voltios de potencia.

• Analógico (6): El área de pines en el marco del ‘analógica’ etiqueta (A0 a A5) son analógicas. Estos pines pueden leer la señal de un sensor analógico (como un sensor de temperatura) y convertirlo en un valor digital que podemos leer.

• Digital (7): Son los pines digitales (del 0 al 13). Estos pines se pueden utilizar tanto para la entrada digital (como decir, si se oprime un botón) y salida digital (como encender un LED).

• PWM (8): Usted puede haber notado la tilde (~) al lado de algunos de los pines digitales (3, 5, 6, 9, 10 y 11). Estos pines actúan como pines digitales normales, pero también se pueden usar para algo llamado Modulación por ancho de pulsos (PWM, por sus siglas en Ingles).

• AREF (9): Soportes de referencia analógica. La mayoría de las veces se puede dejar este pin solo. A veces se utiliza para establecer una tensión de referencia externa (entre 0 y 5 voltios) como el límite superior para los pines de entrada analógica.

Botón de reinicio (10)

Empujando este botón se conectará temporalmente el pin de reset a tierra y reinicie cualquier código que se carga en el Arduino. Esto puede ser muy útil si el código no se repite, pero quiere probarlo varias veces.

Indicador LED de alimentación (11)

Este LED debe encenderse cada vez que conecte la placa Arduino a una toma eléctrica. Si esta luz no se enciende, hay una buena probabilidad de que algo anda mal.

LEDs RX TX (12)

TX es la abreviatura de transmisión, RX es la abreviatura de recibir. Estas marcas aparecen un poco en la electrónica para indicar los pasadores responsables de la comunicación en serie. En nuestro caso, hay dos lugares en la Arduino UNO donde aparecen TX y RX – una vez por pines digitales 0 y 1, y por segunda vez junto a los indicadores LED de TX y RX (12). Estos LEDs nos darán algunas buenas indicaciones visuales siempre nuestro Arduino está recibiendo o transmitiendo datos (como cuando nos estamos cargando un nuevo programa en el tablero).

Microcontrolador (13)

Lo negro con todas las patas de metal es un circuito integrado (IC, por sus siglas en Ingles). Piense en ello como el cerebro de nuestro Arduino. La principal IC en el Arduino es ligeramente diferente del tipo de placa a placa tipo, pero es por lo general de la línea de ATmega de CI de la empresa ATMEL. Esto puede ser importante, ya que puede necesitar para saber el tipo de IC (junto con su tipo de tarjeta) antes de cargar un nuevo programa desde el software de Arduino. Esta información se puede encontrar en la escritura en la parte superior de la IC. Si quieres saber más acerca de la diferencia entre diversos circuitos integrados, la lectura de las hojas de datos suele ser una buena idea.

Regulador de Voltaje (14)

Esto no es realmente algo que se puede (o debe) interactuar con el Arduino. Pero es potencialmente útil para saber que está ahí y para qué sirve. El regulador de voltaje hace exactamente lo que dice – que controla la cantidad de tensión que se deja en la placa Arduino. Piense en ello como una especie de guardián; se dará la espalda a una tensión adicional que podría dañar el circuito. Por supuesto, tiene sus límites, por lo que no conecta tu Arduino a nada superior a 20 voltios.
